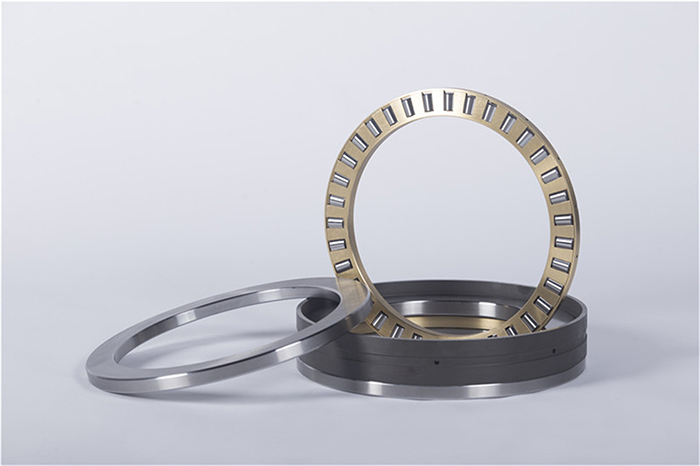

双向推力圆锥滚子轴承

　　该类型轴承为分离型轴承，可分别安装轴圈、座圈及保持架组件，可承受较大的双轴向负荷，不能承受径向负荷，主要应用于轧钢机轧辊的轴向定位。相对于其他定位轴...

产品介绍主要参数细节图

　　该类型轴承为分离型轴承，可分别安装轴圈、座圈及保持架组件，可承受较大的双轴向负荷，不能承受径向负荷，主要应用于轧钢机轧辊的轴向定位。相对于其他定位轴承，承受同等轴向负荷，外形尺寸***小。极限转速相对于球轴承较低。

　　为方便安装，该类轴承的轴圈与轧辊采用间隙配合，***采用轴向挡圈使轴圈轴向定位，其轴向定位精度及刚性直接影响轴承的使用效果。

双向推力圆锥滚子轴承参数

轴承型号 Bearing NO.			外形尺寸(㎜) Boundary Dimensions								额定载荷(kN) Basic Load Rating		安装尺寸(㎜) Mounting Dimensions				质量 (㎏) Weig ht
国内	SKF	FAG	d	D	H	d1	D1	B	r1min	r2min	动 Dynamic	静 Static	damin	Damax	ramax	rbmax	质量 (㎏) Weig ht
829234		515805	160	300	110	187	190	34	1	1.5	580	2900	186	200	1	1.5	3.5
829234	350980C	528974	170	240	84	182	184	20	0.6	2	380	1380	181	190	0.6	2	12.5
829736	353162	528994	180	280	90	192	196	20	1	2	580	2900	191	205	1	2	21
829244	351019C	528876	220	300	96	231	236	22	0.6	2	450	1800	230	245	0.6	2	19.5
829746			230	400	180	254	260	42	1	3	980	4800	253	270	1	2.5	114
829748	354182C	529086	240	320	96	251	256	22	0.6	2	430	2000	250	285	0.6	2	21.5
829950	353005	502010	250	380	100	265	275	22	0.6	2	850	5000	264	285	0.6	2	42.3
829252	350981C	509352	260	360	92	276	285	20	1	2	630	3200	274	290	1	2	27
829954	351164C	527907*	270	450	180	302	310 (316	45 (44	2	5	1700	6100	300	325	2	4	118
829260		524740	300	420	100	326	330	23	1.5	2.5	890	4500	324	340	1	2	42
829264	353102C	528562	320	440	108	348	355	26	1.1	3	990	4700	346	360	1	2.5	48
829764	350982C	509654	320	470	130	340	350	30	1.1	3	1350	5800	338	360	1	2.5	79
829970	351100C	530739	350	490	130	382	390	30	1.1	3	1200	5300	380	400	1	2.5	73.5
829970K	353006	522008	350	540	135	386	400	30	1.1	4	1750	9200	384	405	1	3	112
829772			360	530	145	382	396	34	1.5	4	1820	9550	379	405	1.5	3	110
829272		524194	360	560	200	385	396	48	1.5	4	2400	12500	382	405	1.5	3	180
829276		513828	380	530	130	398	410	30	1.1	3.5	1800	10000	395	415	1	2.5	95
829776	351175C	513125	380	560	130	416	430	32	1.5	3	1800	10000	413	435	1.5	2.5	108
829976	BFDB35 3204	545936	380	650	215	449	450	65	2	4	3400	17200	446	470	2	3	275
829780		540162	400	650	200	439	450	50	1.5	5	2700	13800	436	470	1.5	4	250
829784	351121C	509392*	420	620	170	458	465 (470	35	1.5	3	2420	12200	455	485	1.5	3	185
829784K	BFDB35 3200/ HA3	545991*	420	620	185	458	465 (470	50	1.5	3	2420	12200	455	485	1.5	3	200
829788	353152	534038*	440	645	167	483	490 (500	50	3	4	1980	10800	480	510	2.5	3	190
829990	350916D	513401*	450	645	155	483	490 (500	38	1.5	4	1980	10800	480	510	1.5	3	170
829994	353151		470	720	200	519	535	50	3	4	3450	18000	515	550	2	3	285
829794	BFDB35 3238/ HA3	549701	470	720	200	519	535	60	3	4	3450	18000	515	550	2	3	305
829796		547584	480	710	218	564	575	57	3	4	2900	13000	560	590	2	3	280
8292/530	351475C	511746	530	710	218	564	575	57	3	3	2300	14000	560	590	2	2.5	245
8297/550	350976C	515196	550	760	230	589	610	50	3	5	2950	13500	585	620	2	4	310
8297/600	BFDB350 824 B/HA1		600	880	290	674	680	70	4	5	4750	21500	670	715	4	5	550
8292/670	351761A		670	900	230	709	725	50	4	5	3600	19500	705	730	4	4	425
